TES AWAL -- VLSM (VARIABLE LENGTH SUBNET MASK)

VLSM (VARIABLE LENGTH SUBNET MASK)

Jawaban Tes Awal VLSM

IP = 200.0.1.0/24

Jumlah divisi = 5

Jumlah lantai = 5

Jumlah router per lantai = 5

#Subnet untuk Router per divisi = 5x (5x 3 Host + 5x (NID+BID))

Berarti 2ⁿ – 2 >= 125, n = 7, jumlah vlsm = 128

Net prefix = 32 – 7 = 25

IP router menjadi 200.0.1.0/25 – 200.0.1.127/25 dengan netmask 255.255.255.128

Pembagian Host/router = 5

Subnet untuk Router per lantai = 5×2 Host + 5x(NID + BID) = 20

Berarti 2ⁿ – 2 >= 20, n = 5, jumlah vlsm = 32

Net prefix = 32 – 5 = 27

IP router menjadi 200.0.1.128/27 – 200.0.1.159/27 dengan netmask 255.255.255.224

Pembagian Host/router = 4

Subnet untuk per divisi per lantai = 79host + 5 router + NID + BID = 86

IP = 200.0.2.0/24

Berarti 2ⁿ – 2 >= 86, n = 7, jumlah vlsm = 128

Net prefix = 32 – 5 = 27

IP router menjadi 200.0.2.0/25 – 200.0.2.127/25 dengan netmask 255.255.255.128

Pembagian Host/router = 7

Subnet per divisi dengan range IP sesuai kebutuhan dengan VLSM

Hasil Subnet

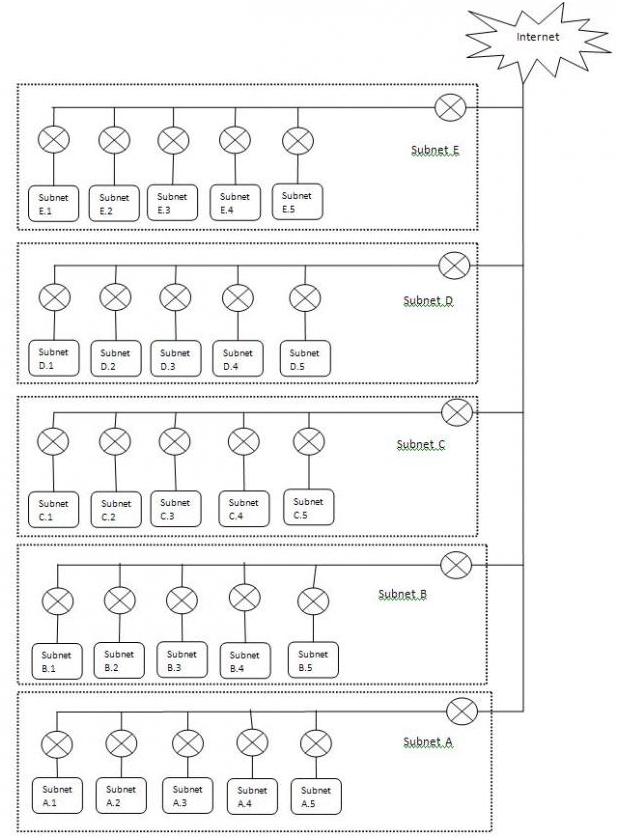

Gambar skema Network
